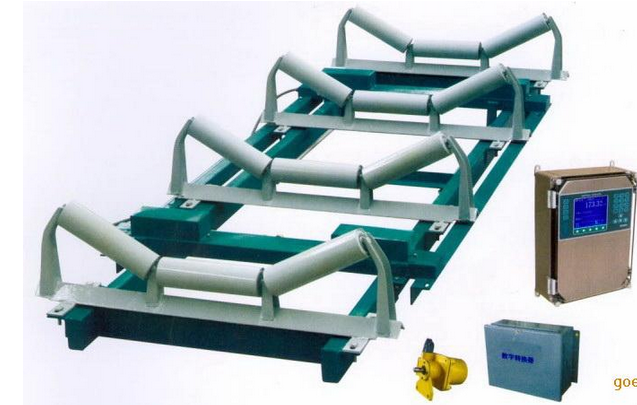

電子皮帶秤故障分析及判斷電子皮帶秤由四個部分組成，分別是稱重橋架、 稱重傳感器、 速度傳感器和積算器，一般發生故障，可以從稱重傳感器、測速傳感器、儀表來判斷。下面小編詳細介紹。

　　1、稱重傳感器

　　稱重傳感器分為數字式和模擬式，常用的有壓力及拉力兩種形式， 下面以電阻應變片式稱重傳感器(模擬式)為例說明判斷傳感器好壞的方法。

　　± Exc 為激勵端， 此電壓由儀表提供，應為10VDC ±5%，± Sen 為補償端，此電壓與 ± Exc 一致。 ± Sig 為信號輸出端， 大小應為 0 至 20mV 之間某一值。正常使用時， 皮帶空載時輸出不超過15mV， 并且隨著載荷的增加而增大。因此判斷稱重傳感器的好壞最直接的方法就是萬用表的直流電壓檔測量，首先保證 ± Exc 為 10VDC ± 5%，如無此電壓檢查儀表;若有多個傳感器， 則拆下信號端， 分別測量， 保證每個傳感器的輸出均在 0 ～20mV， 且數值隨載荷的增加而增大。

　　除電壓判斷外，還可以通過測量輸入輸出電阻來判斷， 具體方法為: ± Exc ( ± Sen)為 400Ω ±5Ω， ± Sig 為 350Ω ± 5Ω， 且屏蔽線與任意一端子均大于 5 000MΩ。

　2、測速傳感器

　　交流測速發電機實際上是一個步進電機，其輸出電壓正比于輸入軸的轉數， 因廠家選用裝置不同及皮帶運行速度不一樣，電壓幅值也不一樣，正常工作中， 電壓幅值一般在 3 ～ 15VAC 之間， 可用萬用表的 “～ ” 檔進行檢查， 速度越快此值越大。日常維護和檢修時應清掃速度傳感器于測速滾筒之間的連接軸套，該軸套是通過頂絲把兩個軸耦合連接在一起， 故頂絲松動或脫落均影響正常的測速，也會造成我們所測的電壓值不準確。

　　光電脈沖式測速傳感器在有遮擋時，用萬用表的直流電壓檔測量輸出端的電壓值， 輸出電壓應略低于供電電壓，光電脈沖式測速傳感器在無遮擋時， 紅色指示燈點亮，輸出電壓為 0V。

　　3、稱重儀表

　　積算器常出現的故障有:①主機板上的保險管燒壞或儀表供電線路故障;②顯示板和主機板之間的連線插件接觸不良。③顯示板和主機板有故障。故障排除方法:①更換保險管， 檢查供電線路;②拔下插體， 再重新裝上;③更換主機板和顯示板。
